Đảo EDX-LE

Giới thiệu về nguyên tắc EDX của máy quang phổ huỳnh quang loại phân tán năng lượng X

Các tia X đặc trưng từ các ống tia X chiếu vào mẫu và các nguyên tố chứa trong mẫu phát ra huỳnh quang tia X với năng lượng đặc trưng sau khi bị kích thích bởi tia X. Phát hiện huỳnh quang tia X bằng máy dò, định tính dựa trên năng lượng của huỳnh quang tia X (xác định nguyên tố nào chứa) và định lượng dựa trên cường độ của huỳnh quang tia X (xác định nội dung của nguyên tố).

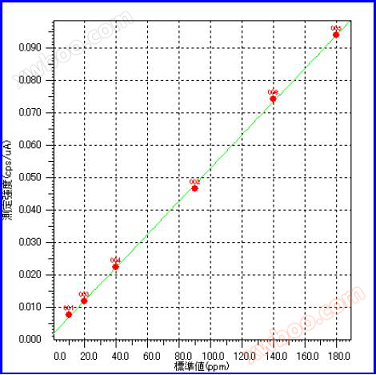

Máy dò trực tiếp xác định cường độ huỳnh quang tia X của nguyên tố, và chúng tôi quan tâm đến nội dung của nguyên tố. Sử dụng mối quan hệ tỷ lệ giữa cường độ huỳnh quang tia X và hàm lượng nguyên tố, chúng tôi thiết lập đường cong làm việc (cài đặt kỹ sư) bằng cách xác định hàm lượng mẫu tiêu chuẩn đã biết, sau đó tự động chuyển đổi thành giá trị nội dung theo cường độ huỳnh quang tia X của mẫu cần đo.

Tại sao các nhà sản xuất điện tử nên mua XRF/EDX

Đáp ứng các yêu cầu của các quy định bảo vệ môi trường khác nhau:

1) Chỉ thị RoHS/ELV

2) Chất giới hạn và ngưỡng halogen theo quy định không halogen IEC61249 (ppm)

3) Giới hạn và phản ứng đối với tám kim loại nặng hòa tan trong đồ chơi EU EN71-3 và ASTM F963 của Hoa Kỳ

Ủy ban kỹ thuật IEC của EU khuyến cáo rằng phương pháp huỳnh quang tia X là phương pháp sàng lọc nhanh được công nhận trong ngành.

2. Yêu cầu xây dựng sản phẩm xanh và chuỗi cung ứng xanh:

Quốc tế và trong nước đã ban hành một số chỉ thị bảo vệ môi trường cho ngành công nghiệp điện tử trong những năm gần đây, nhưng do sự phức tạp của các sản phẩm điện tử, các phương pháp khác nhau như chia mẫu và thử nghiệm chính xác vẫn chưa được thống nhất cho đến ngày nay. Trung Quốc, Liên minh châu Âu, Hoa Kỳ và các quốc gia khác đã không áp dụng các biện pháp trừng phạt nghiêm khắc đối với các sản phẩm vượt chỉ tiêu được liệt kê trên quy mô lớn.

Trong khi đó, các doanh nghiệp hàng đầu trong ngành điện tử lại xem xét nhiều hơn đến trách nhiệm xã hội và hình ảnh thương hiệu. Vì sức khỏe của con người và hành tinh, họ đã đặt ra các yêu cầu tự kỷ luật nghiêm ngặt hơn các chỉ thị và quy định khác nhau, yêu cầu các nhà cung cấp ở tất cả các cấp cung cấp các bộ phận thân thiện với môi trường, thậm chí quy định các nhà cung cấp mua dụng cụ và xây dựng hệ thống sản xuất thân thiện với môi trường, chẳng hạn như SONY, MEI, Panasonic, v.v.

3. Yêu cầu thực tế của doanh nghiệp sản xuất điện tử:

Các doanh nghiệp sản xuất điện tử không phải là cơ quan kiểm tra chuyên nghiệp, họ thường có các yêu cầu sau đây đối với thiết bị kiểm tra:

1, mẫu không cần tiền xử lý phức tạp, không cần tài năng hóa học chuyên nghiệp và thuốc thử;

2. thời gian phát hiện nhanh, có thể đáp ứng một số lượng lớn các mẫu cần;

3. Thao tác đơn giản, dễ học;

4, Chi phí sử dụng thấp

Và EDX có tất cả những lợi ích trên.
Ưu điểm của EDX-LE:

I. Ý tưởng thiết kế:Từ "dụng cụ phân tích" đến "dụng cụ kiểm tra".

1. dụng cụ đặc biệt phản ánh nhu cầu thực sự của các doanh nghiệp sản xuất điện tử:

Đánh giá xem sản phẩm có tuân thủ RoHS hay nhu cầu của khách hàng hay không là công việc hàng ngày của đại đa số EDX, EDX-LE tinh chế các phương pháp phân tích khác nhau như EDX-720 và EDX-GP, thiết lập các phân tích sàng lọc tự động chuyên dụng.

2, Sử dụng dụng cụ dễ dàng và tỷ lệ thất bại thấp:

Được trang bị máy dò làm lạnh điện tử làm giảm công việc bảo trì hàng ngày;

Cấu hình chức năng kiểm tra điểm tự động, kéo dài tuổi thọ của ống tia X và máy phát điện áp cao;

Người mới học cũng có thể thao tác hình ảnh dẫn đường, không phụ thuộc vào trình độ của nhân viên thao tác cũng có thể đưa ra dữ liệu chính xác;

"Bắt đầu・Sửa chữa" và các công cụ khác tự động ổn định chương trình để tránh hoạt động sai lầm của người vận hành.

3. Ngoài các dụng cụ hiệu suất cao của cùng một loại sản phẩm:

Thông qua bộ lọc, phương pháp đường cong làm việc, phương pháp FP, hình dạng và phần mềm điều chỉnh độ dày và một loạt các phần cứng, phần mềm phù hợp để khắc phục tối đa sự thiếu hụt độ phân giải thấp của máy dò điện tử lạnh, về cơ bản đạt được hiệu quả kiểm tra của EDX-GP làm lạnh nitơ lỏng.

4. Dụng cụ an toàn về bản chất:

Được thiết kế có tính đến việc bảo vệ tia X, cường độ tia X trong vòng một mét xung quanh khi thiết bị hoạt động nhỏ hơn tiêu chuẩn quốc tế 1 µsv/h và là thiết bị EDX loại duy nhất được miễn trừ bởi các cơ quan bảo vệ môi trường trong nước.

Khả năng phát hiện thứ hai: nâng cao hệ số an toàn của người dùng mà không bị xử phạt bởi các quy định có liên quan.

1. Nguyên tố vượt chỉ tiêu có thể được phát hiện đúng sự thật:

* Chọn máy dò có độ nhạy cao và tỷ lệ đếm cao, giới hạn thấp hơn của việc phát hiện năm yếu tố trong nhựa là trong vòng 5 ppm;

* Sử dụng bộ lọc nhắm mục tiêu, giảm nền và cải thiện tỷ lệ tín hiệu tiếng ồn;

Nhựa PVC @ 100 giây

2. Tránh đánh giá sai mẫu đạt tiêu chuẩn:

* Độ phân giải cao nhất trong số các máy dò tương tự, đối với các yếu tố Pb gây nhiễu nhiều hơn, chọn phân tích hai đường phổ đặc trưng;

* Sử dụng phương pháp đường cong làm việc chính, phương pháp FP bổ sung phương pháp phân tích, phần mềm phân tích sàng lọc có thể tự động chọn phương pháp phân tích phù hợp nhất theo vật liệu mẫu, tránh tính toán sai lầm của người vận hành;

* Phần mềm sửa đổi hình dạng và độ dày để tránh lỗi do mẫu không đều

3, Định dạng báo cáo tuân thủ RoHS

Báo cáo đầu ra chứa thông tin cần thiết cho các hướng dẫn RoHS khác nhau như dữ liệu thử nghiệm, độ lệch chuẩn, biểu đồ phổ và hình ảnh mẫu.
